BaumerCAM5.A4-11702906 11702906 连接电缆
基本信息
型号: CAM5.A4-11702906
订货号: 11702906
连接电缆
- M5，插座，A编码，4针；PUR，100厘米；M8，插头，屏蔽，4针
- 头部A:IP67；头部B:IP67
基本属性
第A页

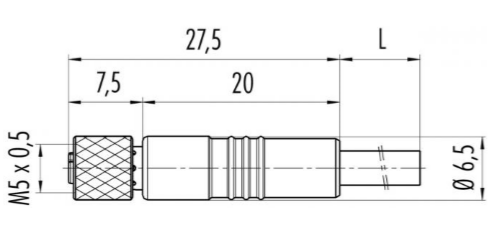

- 头A：连接：
- M5
- 头A：角形电缆出口：
- 0°
- 头A：性别：
- Weiblich
- 标题A：编码：
- A
- 头A：极数：
- 4
- 头A:LED：
- Nein
- 头A：拧紧力矩：
- 0,6 Nm
- 封头A：密封材料：
- Messing, vernickelt
- 标签封面A：
- Nein
第B页

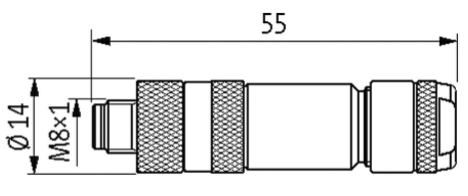

- 头B：连接：
- M8
- 头B：角形电缆出口：
- 0°
- 头B：性别：
- Männlich
- 标题B：编码：
- A
- 头B：极数：
- 4
- 头B:LED：
- Nein
- 标签封面页B：
- Nein
管
- 线路长度：
- 100 cm
- 长度公差：
- + 5 cm
- 屏蔽：
- Ja
- 梯子结构：
- 18 × 0,1 mm
- AWG：
- 26
- 涂层：材料：
- PUR/PVC
- 涂层：颜色：
- Schwarz
- 线路直径：
- 4,0 mm
- 堆芯横截面：
- 0,14 mm²
缆绳
- Leitung: Umgebungstemperatur (in Bewegung)：
- - 5 ...+ 80 °C
- Leitung: Umgebungstemperatur (ruhender Zustand)：
- - 25 ...+ 80 °C
- 屏蔽：
- Ja
- Biegeradius (statisch)：
- 20 mm
- 长度公差：
- + 5 cm
- 线路长度：
- 100 cm
- AWG：
- 26
- Biegeradius (ortsfeste Verlegung)：
- ca. 5 × Außendurchmesser
- Biegeradius (flexibler Einsatz)：
- ca. 10 × Außendurchmesser
- 梯子结构：
- 18 × 0,1 mm
- 线路直径：
- 4,0 mm
- 绝缘电阻：
- 0
- 涂层：材料：
- PUR/PVC
- 堆芯横截面：
- 0,14 mm²
- 涂层：颜色：
- Schwarz
电气数据
- 工作电压：
- 60 V
机械数据
- 头A：防护等级：
- IP67
- 头B：防护等级：
- IP67
- Biegeradius (flexibler Einsatz)：
- ca. 10 × Außendurchmesser
- Biegeradius (ortsfeste Verlegung)：
- ca. 5 × Außendurchmesser
环境条件
- Leitung: Umgebungstemperatur (ruhender Zustand)：
- - 25 ...+ 80 °C
- 头A：污染程度：
- 3
- 总目B：污染程度：
- 3
