S802N-C16 2CCS892001R0164
S802N-C16 2CCS892001R0164基本信息
型号: S802N-C16
订货号: 2CCS892001R0164

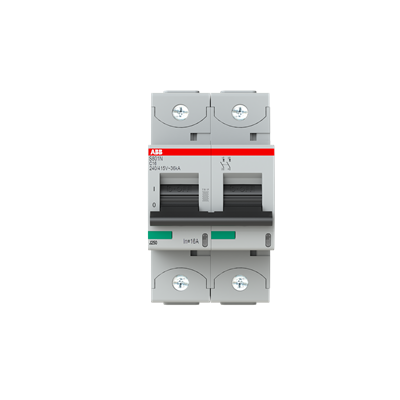

S802N-C16高性能微型断路器
S802N-C16 2CCS892001R0164基本属性
净重：0.490 KG
长度：83 mm
宽度：54 mm
高度：95 mm
S802N-C16 2CCS892001R0164技术的
- 标准：
- IEC/EN 60947-2
- IEC/EN 60898-1
- 跳闸特性：
- C
- 剩余电流类型：
- Standard Version
- 额定工作电压：
- acc. to IEC 60898-1 400 V AC
- acc. to IEC 60947-2 690 V AC
- 工作电压：
- Maximum 230/400 V AC
- Minimum 12 V AC
- Rated Insulation Voltage (Ui)：
- acc. to IEC/EN 60664-1 690 V
- Rated Impulse Withstand Voltage (Uimp)：
- 8 kV
- 输入电压类型：
- AC/DC
- Rated Current (In)：
- 16 A
- 额定短路容量：
- (400 V AC) 20 kA
- Rated Ultimate Short-Circuit Breaking Capacity (Icu)：
- (415 V AC) 36 kA
- (440 V AC) 20 kA
- (500 V AC) 10 kA
- (690 V AC) 4.5 kA
- (250 V DC) 20 kA
- Rated Service Short-Circuit Breaking Capacity (Ics)：
- (415 V AC) 30 kA
- (440 V AC) 15 kA
- (500 V AC) 8 kA
- (690 V AC) 3 kA
- (250 V DC) 20 kA
- Frequency (f)：
- 50 ... 60 Hz
- Rated Frequency (f)：
- 50/60 Hz
- 功率损耗：
- 6.2 W
- at Rated Operating Conditions per Pole 3.1 W
- 触点位置指示：
- ON / OFF / TRIP
- 能量限制等级：
- 3
- 电气耐久性：
- 10000 cycle
- 机械耐久性：
- 10000 cycle
- 受保护电杆的数量：
- 2
- 极数：
- 2
- 过压范围：
- IV
- 拧紧力矩：
- 3.5 N·m
- 31 in·lb
- 发布类型：
- C
- 执行机构标记：
- I / O
- 外壳材料：
- Insulation group I, RAL 7035
- 安装在DIN导轨上：
- TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
- TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
- 安装位置：
- Any
- 推荐的螺丝刀：
- Pozidriv 2
- 可用配件：
- Yes
- 评论：
- Connection from top and bottom
- Connecting with CU only
- IP40 in enclosure with cover
- Cage terminal with captive screw
- 连接容量：
- Flexible 0 … 50 mm²
- Rigid 0 … 70 mm²
- 端子类型：
- Screw Terminals
S802N-C16 2CCS892001R0164材料合规性
- RoHS信息：
- 9AKK107680A3903
- 2CCC005083D0202
- RoHS状态：
- Following EU Directive 2011/65/EU
- RoHS日期：
- 20170426
- REACH声明：
- 9AKK108469A6125
- Reach信息：
- No data - If REACH inform is not yet available for a certain product
- Conflict Minerals Reporting Template (CMRT)：
- 9AKK108468A3363
S802N-C16 2CCS892001R0164环境的
- 环境空气温度：
- Operation -25 ... +60 °C
- Storage -40 ... +70 °C
- 参考环境空气温度：
- acc. to IEC60947-2 30 °C
- acc. to EN60898-1 30 °C
- 防护等级：
- IP20
- 污染程度：
- 3
- 抗振动性：
- 1 mm 2 - 13.2 Hz
- 0.7g with Load 100% x Ie 13.2 - 100 Hz
- 抗冲击性符合IEC 60068-2-27：
- 5 g
- 30 ms
- 环境信息：
- 2CCY413207D0203
S802N-C16 2CCS892001R0164尺寸
- 模块化间距的宽度：
- 3
- 产品净宽度：
- 54 mm
- 产品净高度：
- 95 mm
- 产品净深度/长度：
- 82.5 mm
- 产品净重：
- 490 g
- 大小：
- 2 modules
- Built-In Depth (t2)：
- 82.5 mm
- 尺寸图：
- 2CCC413003C0201
S802N-C16 2CCS892001R0164订购
- 包级别1单元：
- box 1 piece
- 包装级别1毛重：
- 510 g
S802N-C16 2CCS892001R0164证书和声明
- CB证书：
- 2CCC413027D0201
- CCC证书：
- CQC2007010307228826
- 符合性声明-CE：
- 2CCC005083D0202
- ESTI证书：
- 9AKK107680A0846
- KC证书：
- 9AKK107680A0932
- VDE证书：
- 2CCC413039D0601
S802N-C16 2CCS892001R0164安装
- 说明书和手册：
- 2CCC413016M0008
S802N-C16 2CCS892001R0164热门下载
- 数据表，技术信息：
- 9AKK108468A9560
- 9AKK108468A9561
- 9AKK108468A9562
S802N-C16 2CCS892001R0164分类
- ETIM 8：
- EC000042 - Miniature circuit breaker (MCB)
- ETIM 9：
- EC000042 - Miniature circuit breaker (MCB)
- WEEE类别：
- 5. Small Equipment (No External Dimension More Than 50 cm)
- B2C/B2B：
- Business To Business
- CN8：
- 85362020
- eclass：
- V11.0 : 27141901
- 对象分类代码：
- F
